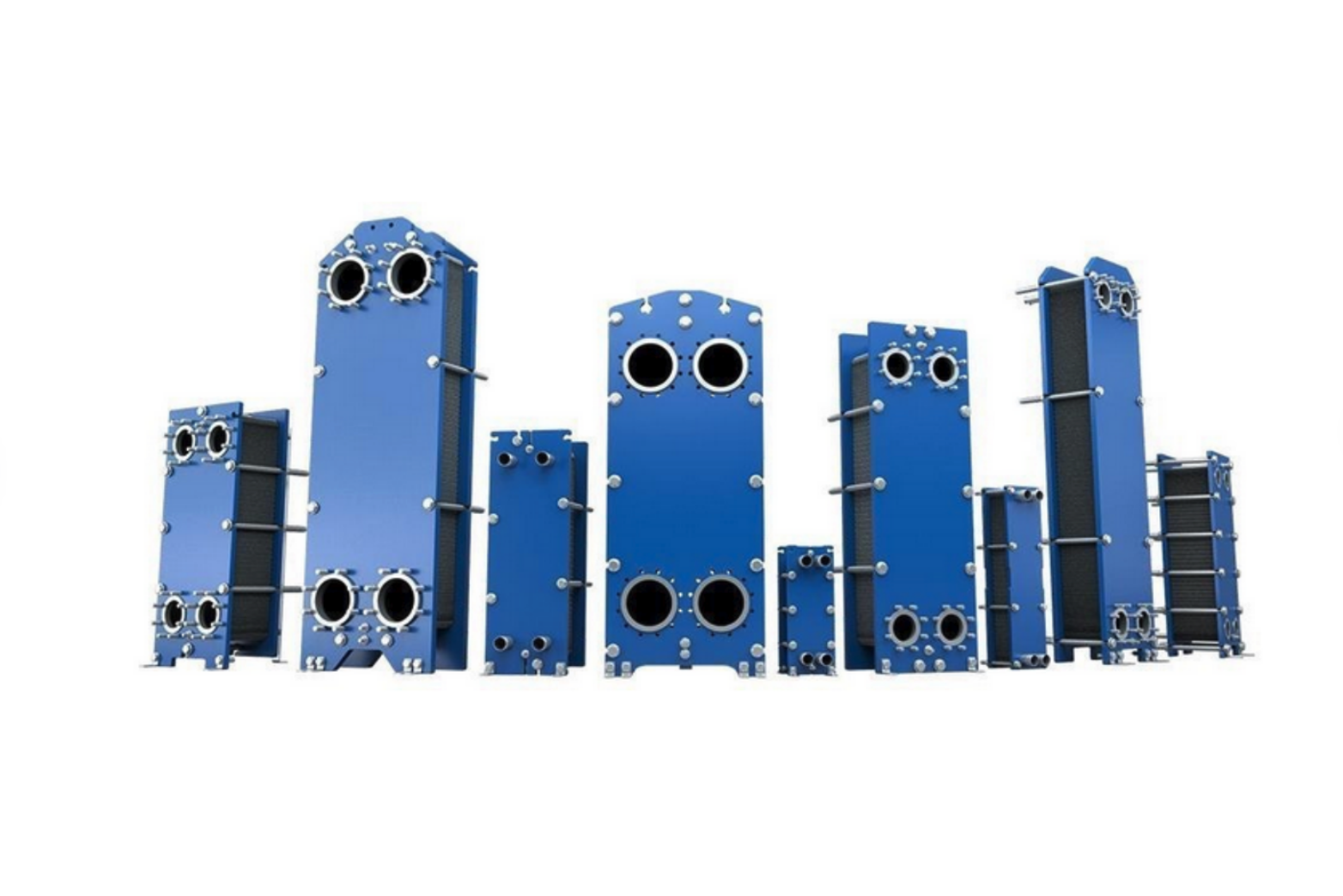

Пластинчатые и разборные теплообменники обеспечивают эффективную теплопередачу в компактных устройствах с малой площадью основания. Эти устройства отличаются гибкостью и простотой обслуживания и ремонта. Наш широкий ассортимент продукции охватывает системы отопления, охлаждения, рекуперации тепла, испарения и конденсации, применяемые в самых разных отраслях, включая системы отопления, вентиляции и кондиционирования воздуха, холодильную технику, системы охлаждения двигателей, молочную и пищевую промышленность, а также в таких высокотехнологичных процессах, как химическая переработка, добыча нефти и производство электроэнергии.
Размер соединения: DN32 - DN500
Максимальный расход: 4500 м³/ч
Максимальная мощность: 60 МВт
Температура: около 1°C (рекуперация тепла)
Толщина: 0,4, 0,5, 0,6, 0,7 мм
Максимальное расчетное давление: 26 бар
Максимальная расчетная температура: ≤180°C
Материалы прокладок: NBR, HNBR, EPDM, HEPDM, VITON-A, VITON-G
Материалы листов: AISI 304, 316, 316L, титан, хастеллой, никель, SMO254

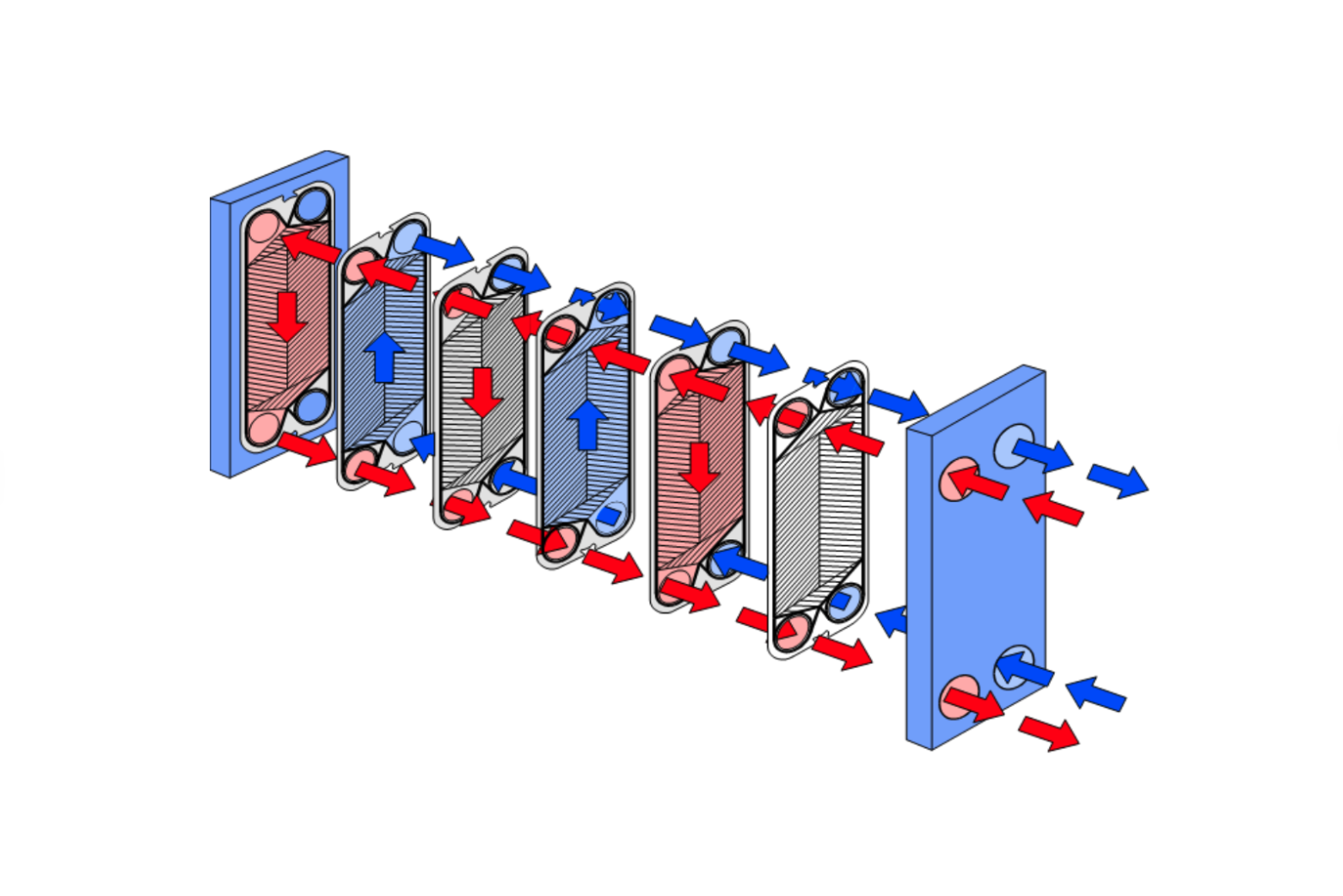

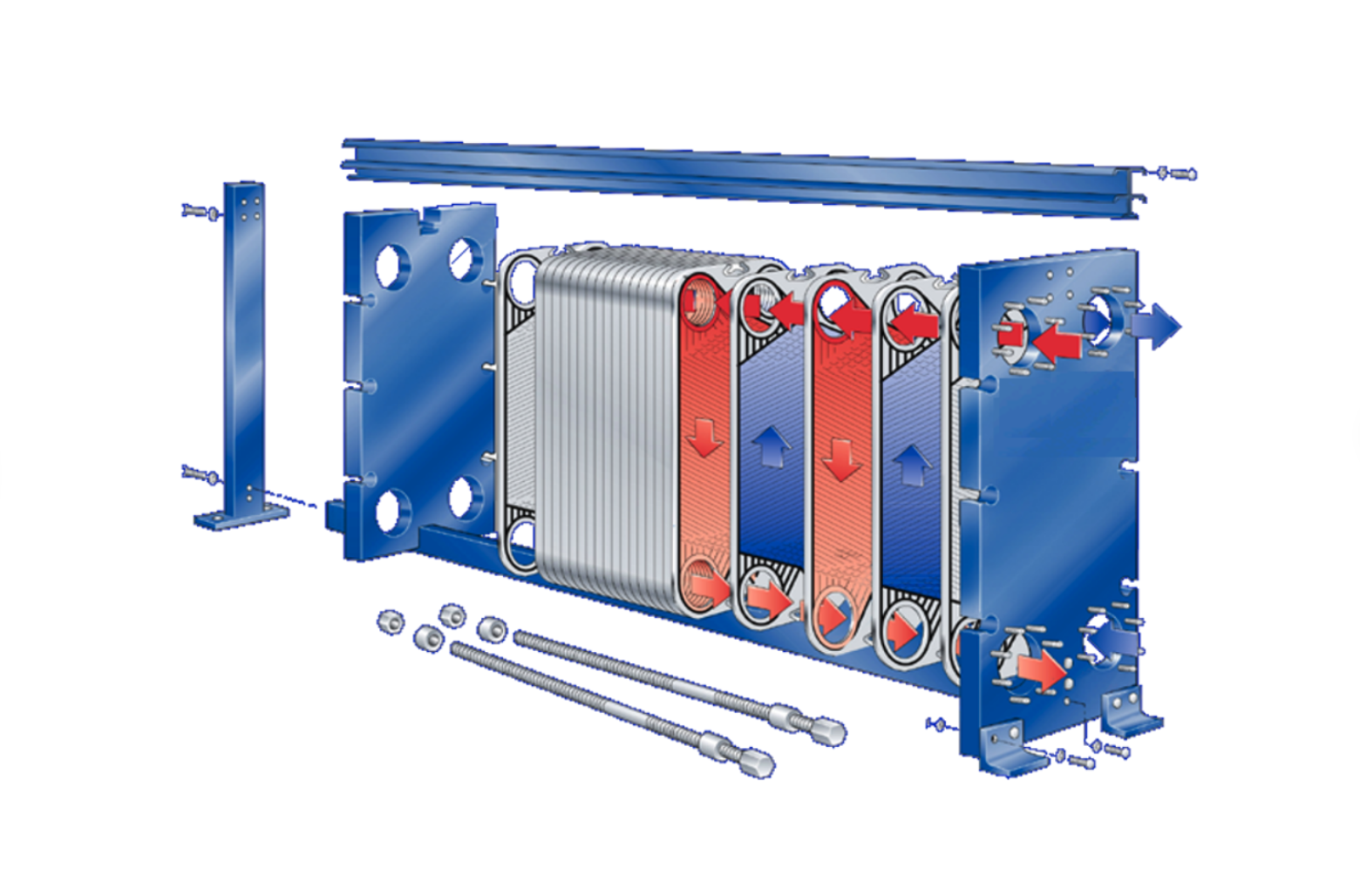

Прокладочные пластины собраны в пакет пластин, установлены на верхних и нижних направляющих и закреплены двумя торцевыми рамами болтами. Теплообменная жидкость поступает и выходит через торцевые соединения и распределяется по пластинам. Поток регулируется чередованием расположения торцевых прокладок, в то время как теплоноситель или охлаждающая жидкость течет в противоположных направлениях к другой стороне пластины. Эти встречные потоки создают разность температур, которая минимизирует разницу температур, обеспечивая максимальную эффективность теплопередачи.

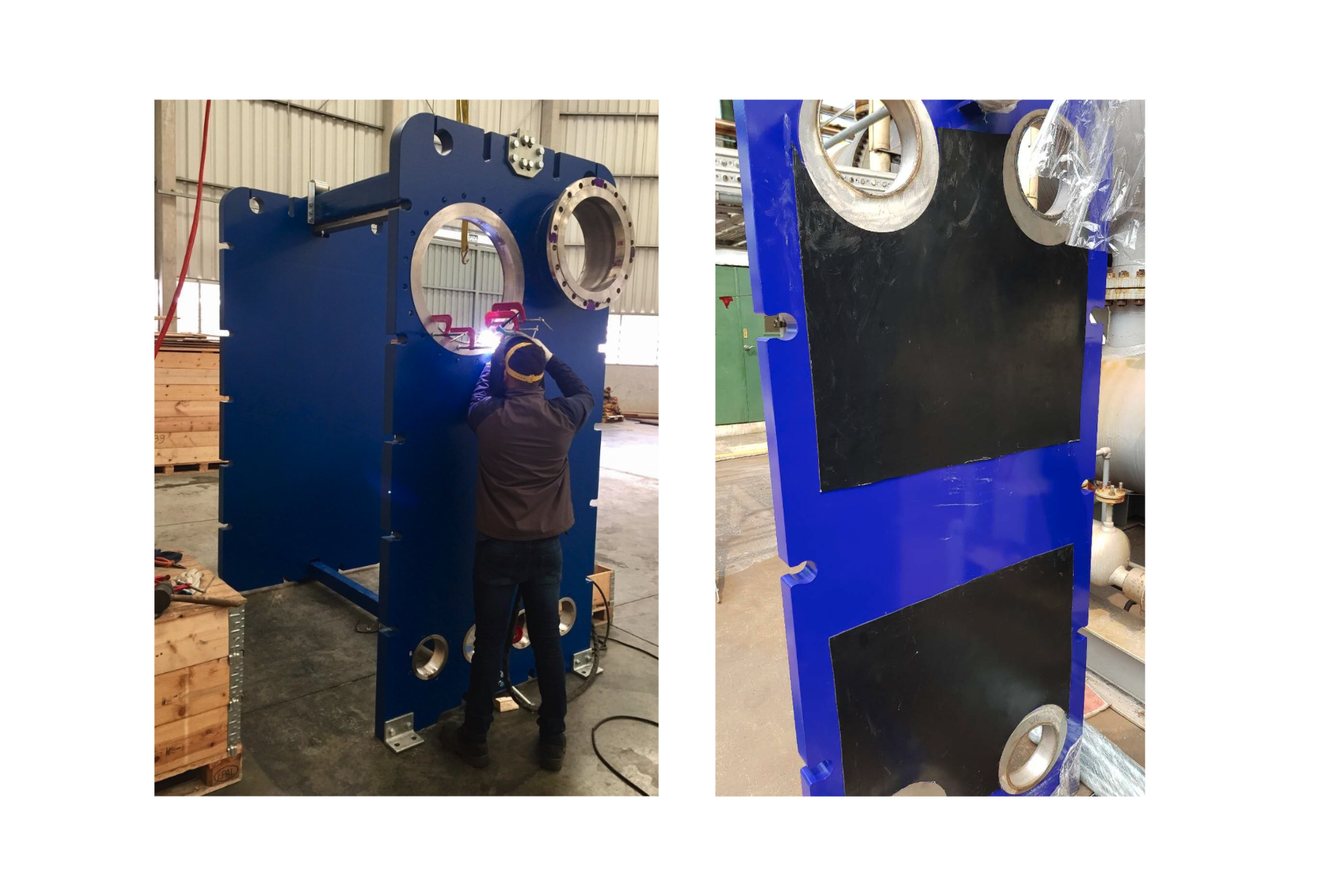

Профессиональное изготовление рам
ЧПУ-резка обеспечивает точность размеров рамы (отклонение размеров не более 2 мм).
Первый слой обрабатывается пескоструйной обработкой, затем наносятся два слоя грунтовки и два слоя финишного покрытия.
Для особых случаев применения мы также используем напыление.

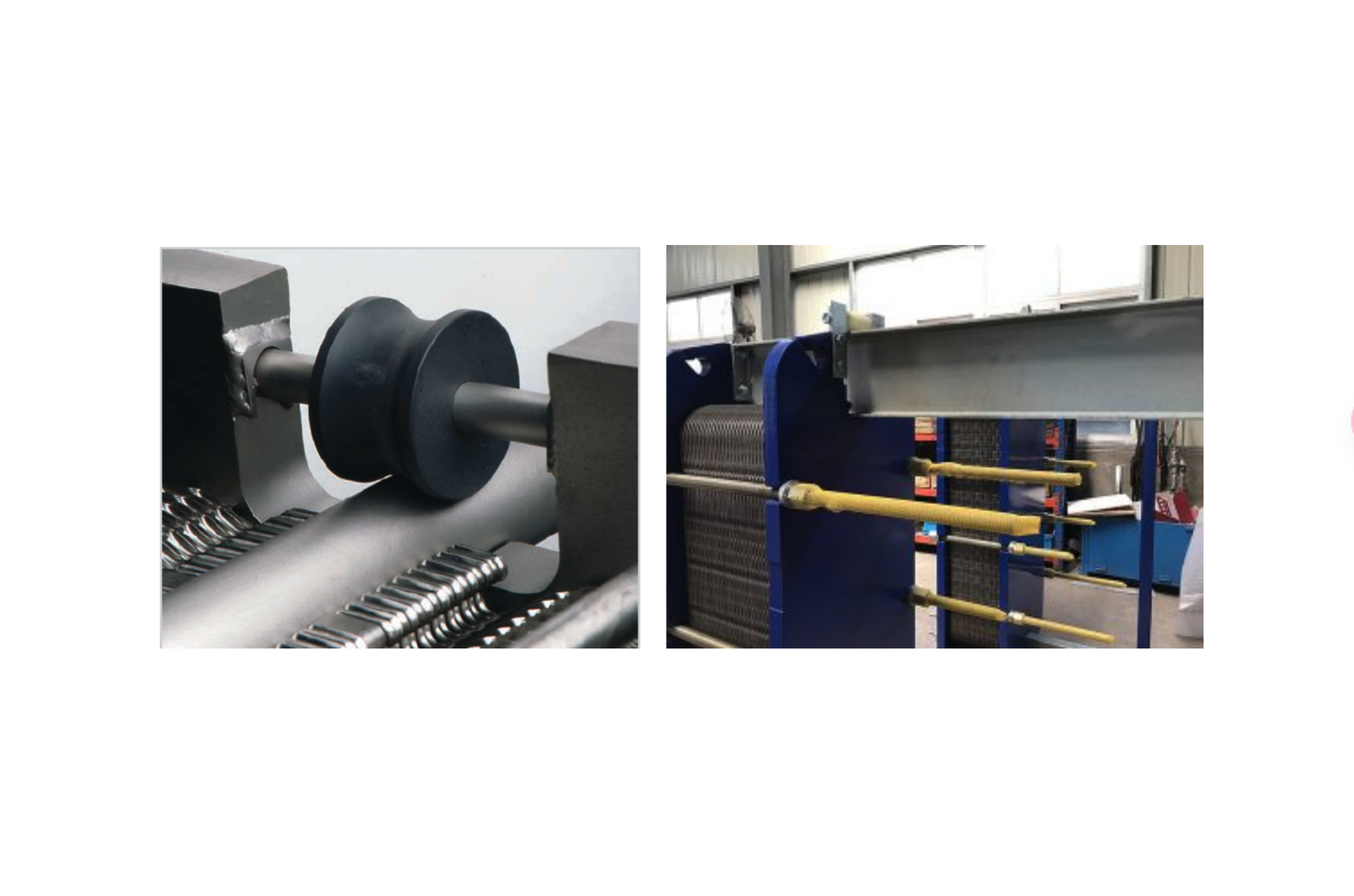

Роликовые подшипники облегчают сборку подвижной рамы.
Рычаги имеют специальное покрытие для защиты от коррозии.
Доступные модели заводских табличек
150 типов табличек охватывают наиболее распространённые типы табличек OEM.
Площадь пропускания варьируется от 0,032 до 3,96 м²/P, а размеры присоединительных патрубков — от DN32 до DN500.
Мы предлагаем идеальное решение благодаря высококачественным конструкциям табличек от широкого спектра поставщиков.
Большой запас запасных частей позволяет осуществлять закупки в одном месте.
Фланцевое соединение
Клёпочное соединение из нержавеющей стали SS316L с ответным фланцем
Сварное соединение патрубка с ответным фланцем
Подключение к усилителю по стандарту ASME
Доступны все стандарты соединений (ANSI, DIN, PED, GB)

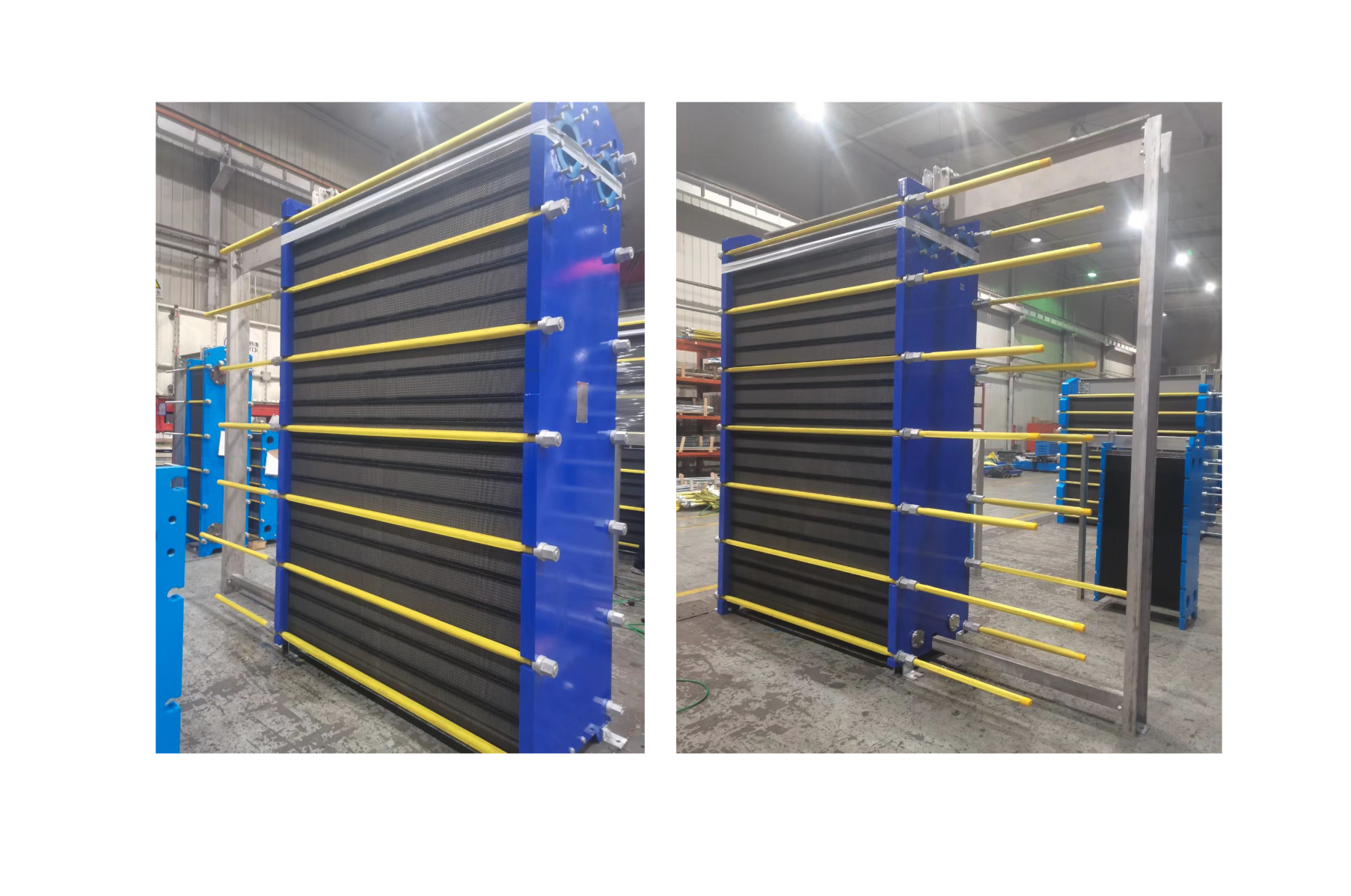

Наша стандартная рама имеет запас грузоподъемности 30% за счет добавления дополнительных пластин; этот большой запас также облегчает снятие пластин.
Индивидуальные конструкции рам и соединений для уникальных рабочих пространств
В условиях ограниченного рабочего пространства мы проектируем компактные рамные конструкции для экономии пространства. Даже при замене оборудования мы перекалибровываем соединения, чтобы сократить дополнительные работы по прокладке труб.
Варианты материалов рамы

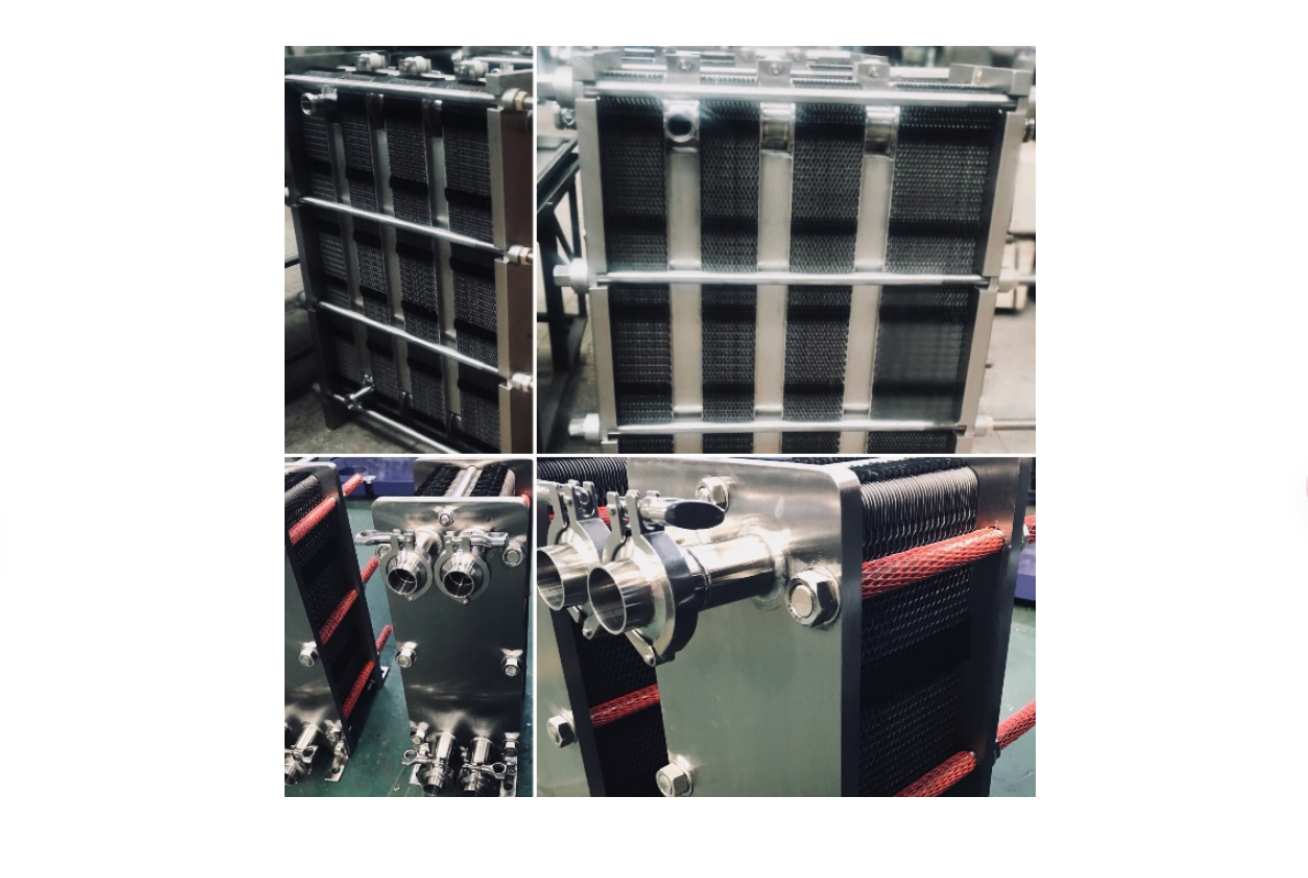

Для применения в пищевой промышленности требуются рамы и аксессуары из нержавеющей стали.
В настоящее время мы предлагаем:
Цельные рамы из нержавеющей стали SS304 или SS316L
Нержавеющая сталь, плакированная углеродистой сталью SS304 или SS316L
Пластинчатые теплообменники Free-Flow/Wide-Channel
Пластинчатые теплообменники Free-Flow разработаны с более широкими каналами для потока жидкости, что делает их идеальными для вязких жидкостей, суспензий и сред, содержащих частицы и волокна, которые могут засорить каналы.
Пластинчатые теплообменники Free-Flow компактны и легко разбираются и очищаются.
Форма пластины: гнездо, колонна, шоколадный блок
Расчётное давление: -0,05–1,0 МПа
Толщина пластины: 0,6–1,0 мм
Расчётная температура: ≤180 °C
Зазор между пластинами: 5–13 мм
Минимальный перепад температур: 5 °C
Максимальная площадь сборки: 1500 м²
Материалы прокладок: нитриловый каучук, EPDM и фторкаучук
Специальные прокладки подходят для продуктов, содержащих волокна и твердые частицы (сок).
Сточные воды, содержащие волокна и целлюлозу, бумага и целлюлоза.
Подходят для текстильной и сахарной промышленности, а также для высоковязких сред.
Подходящая среда: твердые частицы, волокна и высоковязкие среды.
