Описание продукта

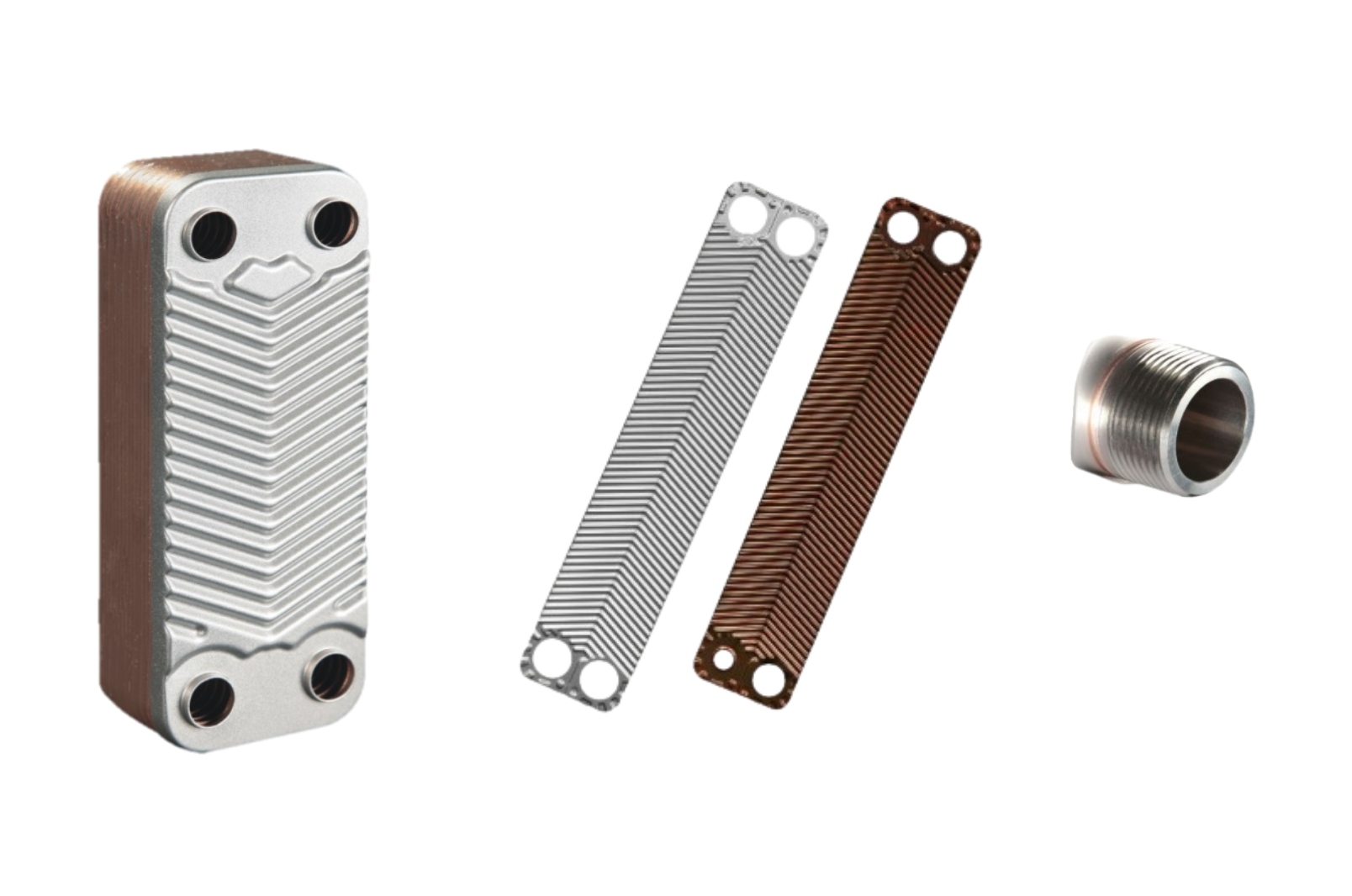

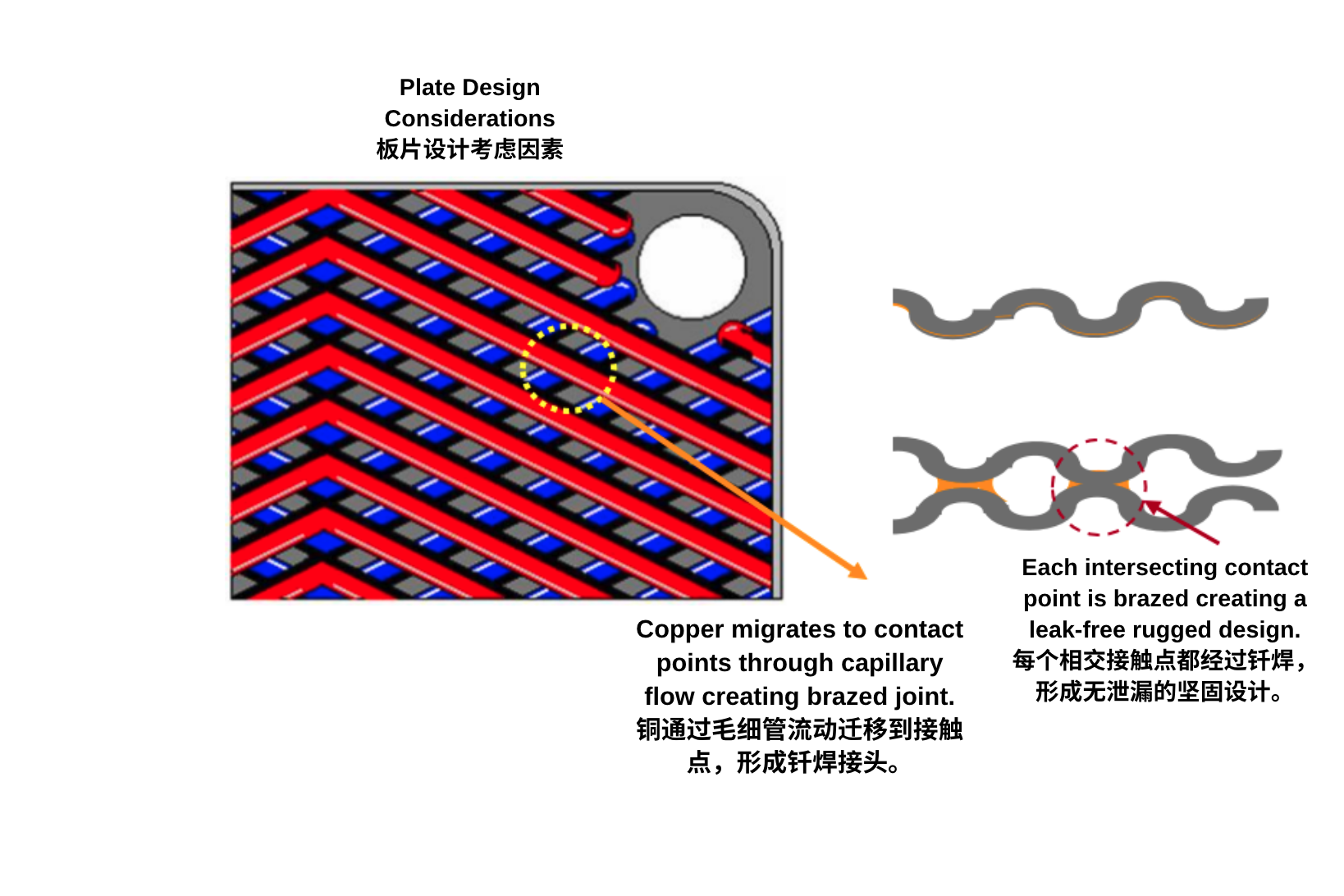

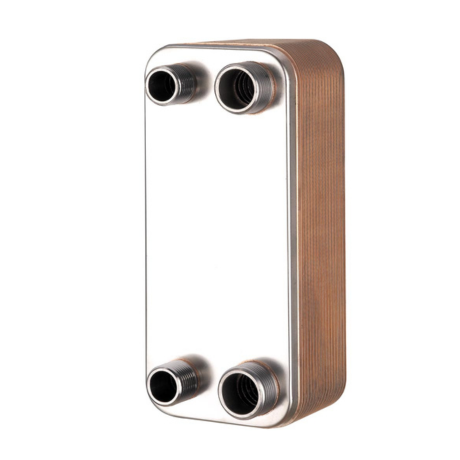

Паяные пластинчатые теплообменники изготавливаются путем пайки набора штампованных пластин из нержавеющей стали (316 и 304) с припоем (медной и никелевой фольгой) в высоковакуумной печи. В процессе сборки каждая пара пластин поворачивается на 180 градусов, создавая два отдельных канала для потока. Гофрированная конструкция пластин «ёлочкой» создаёт высокотурбулентный поток, обеспечивая эффективную теплопередачу.

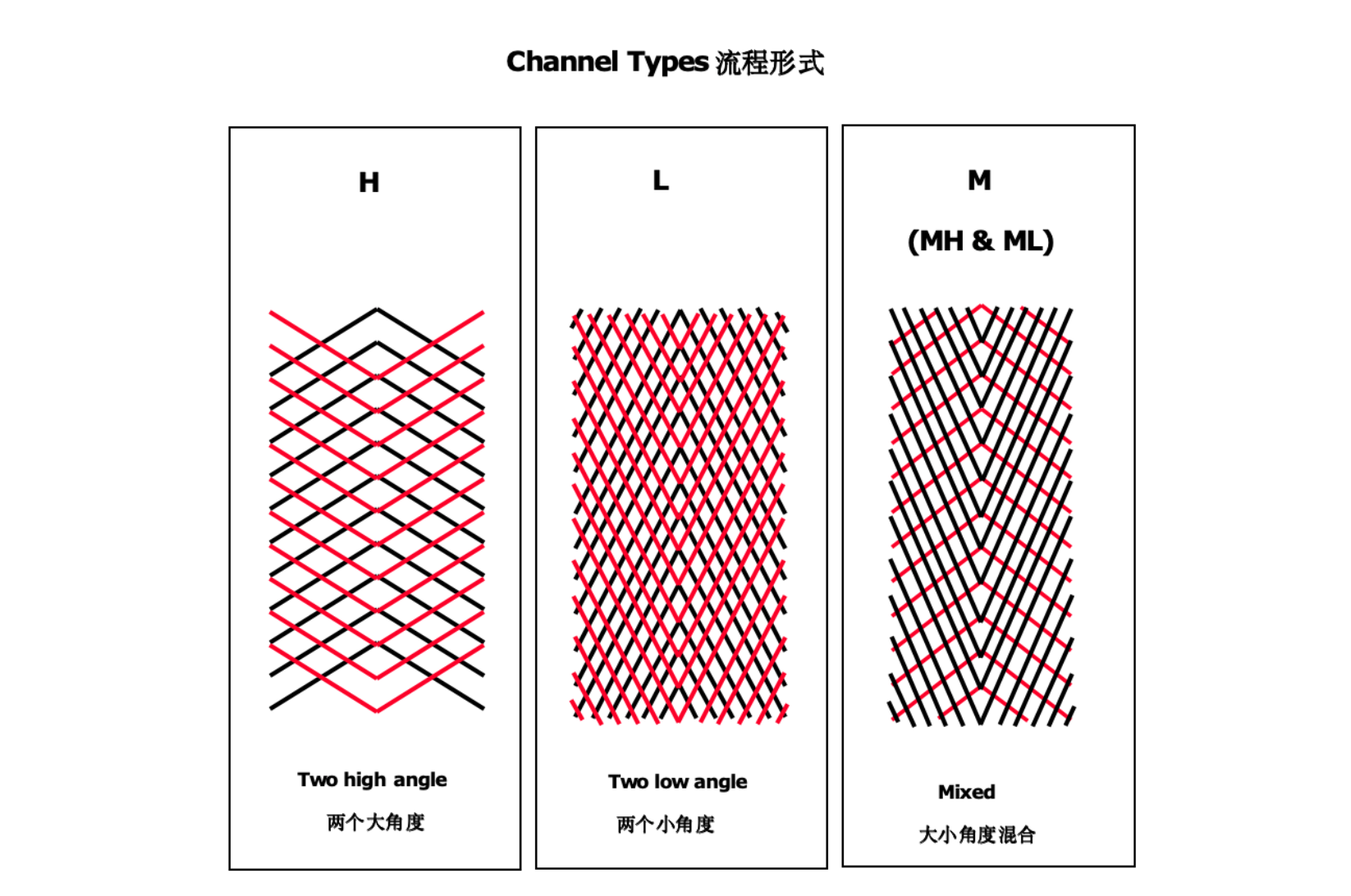

Тип пластины

Угол наклона пластины и глубина прессования влияют на перепад давления и теплопередачу через пластину.

Для достижения оптимальной теплопередачи можно комбинировать или смешивать различные типы пластин.

Принцип работы

Наши паяные пластинчатые теплообменники отводят тепло от одной среды и передают его другой, предлагая экономичную альтернативу традиционным испарителям и конденсаторам. Они подходят для различных коммерческих и промышленных холодильных систем, систем охлаждения, кондиционирования воздуха и маслоохладителей.

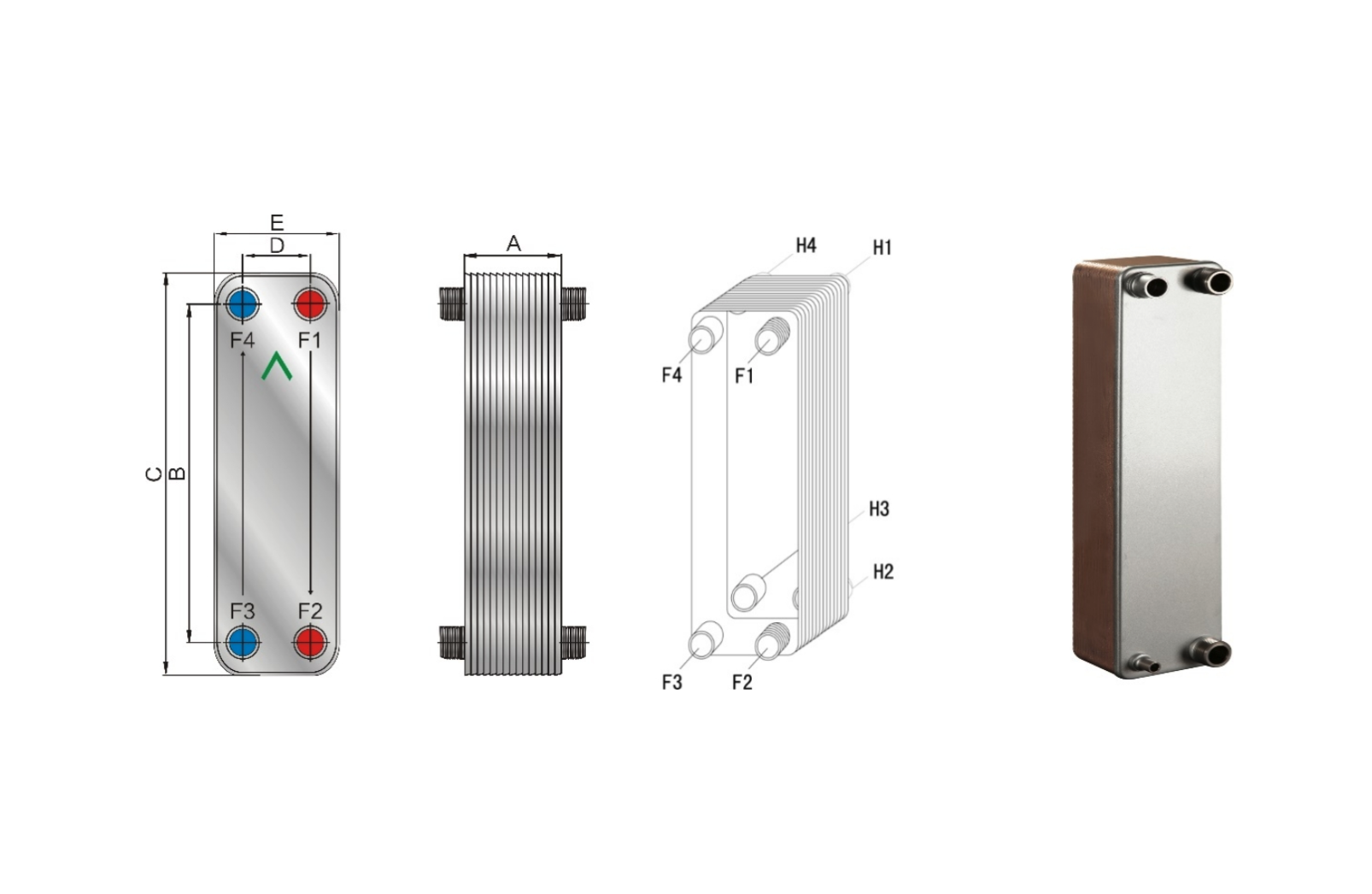

Характеристики паяного пластинчатого теплообменника

Компактная конструкция, низкий уровень образования накипи

Высокая коррозионная стойкость

Простота обслуживания

Соединения для воды/рассола: NPT или BSP

Сертификация CE, соответствие стандартам (PED) 97/23/EC, UL и RoHS

H – наибольший угол, L – наименьший угол.

Материал пластин: 316L и 304 (316L рекомендуется для обмена вода-хладагент, 304 – для обмена хладагент-хладагент). Уплотнительная пластина, основание, усилительная пластина, фланец.

Материал интерфейса: обычно рекомендуется 304.

Материал пайки: медь, никель, нержавеющая сталь, сварка плавлением.

Расчётная температура: от -196°C до 200°C.

Расчётное давление: от 10 до 45 бар.

Расчётное давление высокого давления: ≥45 бар (для таких хладагентов, как R410A, R32 и R290).

Расчётное давление сверхвысокого давления: ≥130 бар (для таких хладагентов, как R744).

Применимо к: воде, раствору этиленгликоля, различным хладагентам ГФУ, ГХФУ, УВ и ГФО, таким как R22, R410A, R290, R32, R454B, R134A, R404A, R407C, R507, R515B, R245FA и т. д.

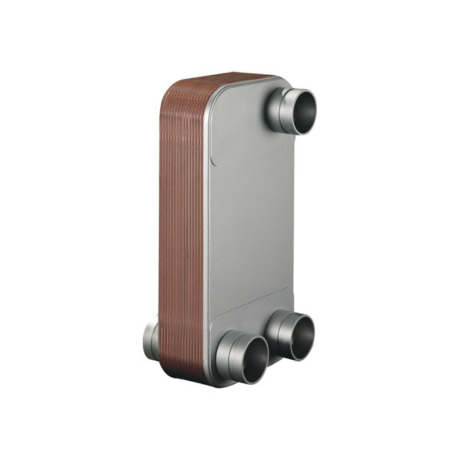

Основные функции и характеристики односистемного паяного пластинчатого теплообменника:

Высокая эффективность и энергосбережение: подходит для новых экологически чистых хладагентов, таких как R410, R32, R290 и R744, и соответствует национальным и международным стандартам высокой эффективности.

Надежность и стабильность: изготовлен из высококачественной нержавеющей стали марок 316L и 304, обеспечивает высокие коэффициенты теплопередачи и превосходное качество сварных швов, выдерживает высокие температуры и давления, а также обладает высокой устойчивостью к усталости под давлением и перегреву. Оптимизированная конструкция проточного канала устойчива к замерзанию и коррозии, обеспечивая оптимальный контроль колебаний перегрева.

Запатентованная технология: уникальная оптимизированная конструкция распределителя обеспечивает более высокий КПД, более равномерное распределение, стабильную работу и снижение затрат. Является лидером отрасли по использованию новых экологически чистых хладагентов, таких как R410A, R32 и R290.

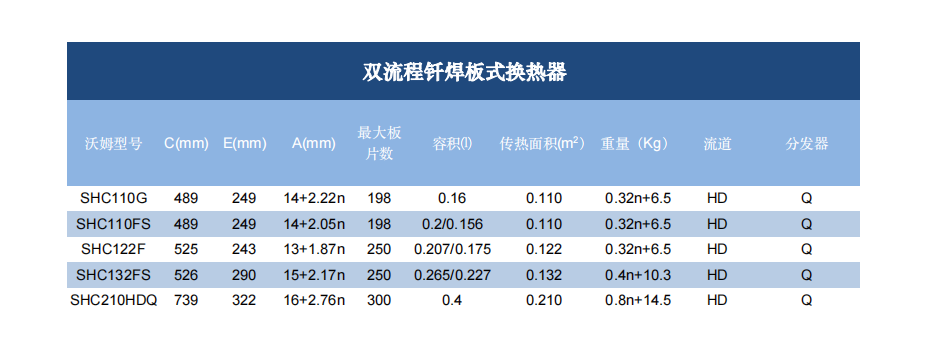

Характеристики паяной системы Pure Dual:

Запатентованная система Pure Dual объединяет два компрессора с независимыми холодильными контурами. Её основные преимущества:

- Повышенная эффективность теплообменника, позволяющая сократить количество пластин на 15–30%

- Уникальный распределитель обеспечивает более равномерное распределение хладагента, обеспечивая надёжную и стабильную работу

- Равномерное охлаждение воды при частичных нагрузках

- Более сбалансированное охлаждение воды, что обеспечивает высокую эффективность и экономию энергии при частичных нагрузках

- Снижение риска замерзания

- Упрощённая система управления

- Уменьшение количества трубопроводов и фитингов для простоты монтажа делает её идеальным выбором для испарителей, конденсаторов, тепловых насосов и систем накопления энергии

- Асимметричная конструкция проточного канала уменьшает расход хладагента и увеличивает расход воды, снижая гидравлическое сопротивление.

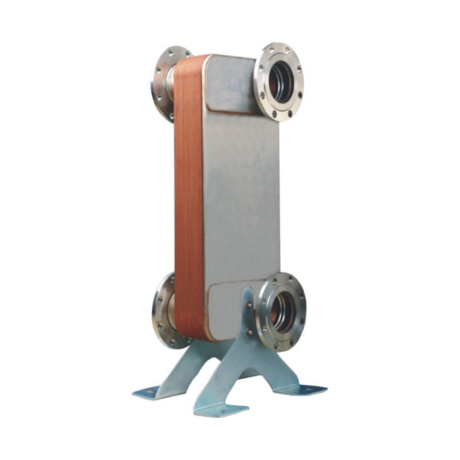

Полностью из нержавеющей стали: Изделие не содержит меди и изготовлено методом сварки плавлением, что делает его пригодным для использования в сложных условиях, где использование меди запрещено, например, в пищевой промышленности, при работе с очищенной водой, лазерами и водородной энергетике. Это исключает риск коррозии или выщелачивания ионов.

- Высокая эффективность и энергосбережение: высокий коэффициент теплопередачи.

- Компактная конструкция: тонкие пластины из нержавеющей стали марки 316L обеспечивают компактность.

- Стабильность и надежность: высокая коррозионная стойкость, устойчивость к высокому давлению и температуре, а также длительный срок службы.

- Низкий коэффициент загрязнения: высокая турбулентность снижает загрязнение, сокращая частоту очистки.

- Энергосбережение и экологичность: практически все материалы изделия используются для теплопередачи, что снижает выбросы CO₂.

- Гибкая конструкция: возможность адаптации под потребности заказчика.

- Применяемые среды: деионизированная вода, аммиачные системы, водородные системы и другие среды.
